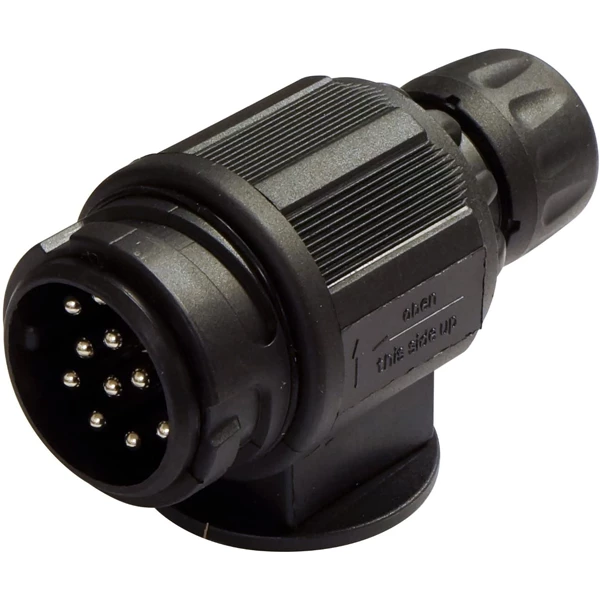

Fiche Male 3 Poles Et Plus Prise Attelage Mâle à 13 Broches – Coque Plastique Incassable Sodise 17639

Fiche à 13 broches pour attelage
Une fiche à 13 broches pour attelage dispose de plus de fonctions. Les broches supplémentaires sur la fiche à 13 broches sont notamment utilisées pour les feux de recul et le feu antibrouillard arrière. Ces deux fonctionnalités sont obligatoires sur les remorques, caravanes, porte-bateaux ou vans à chevaux depuis le 10 juillet 2011. C’est pourquoi ceux-ci sont désormais équipés en standard de fiches à 13 broches. Les fonctions supplémentaires visent surtout les caravanes et assurent le courant pour l’éclairage intérieur, la batterie et le réfrigérateur dans les caravanes.

Raccordement

• Le raccordement d’une fiche à 13 broches pour une remorque est un peu plus compliqué qu’une fiche à 7 broches. Il faut en effet la tourner dans la prise.
• La fiche comprend un petit cube en bas, qui peut uniquement être enfoncé en bas de la prise. Ainsi donc, le plan sur la fiche à 13 broches est dirigée vers la gauche.
• Ensuite, la fiche peut être insérée dans la prise par un mouvement circulaire, en la faisant pivoter un quart de tour dans le sens des aiguilles d’une montre.

Référez-vous à la photo n°3

Broche	Fonction	Couleur	Épaisseur de fil
1 / L	Clignotant gauche	Jaune	1 mm
2 / 54G	Feu de brouillard	Bleu	1 mm
3 / 31	Masse	Blanc	1,5 mm
4 / R	Clignotant droit	Vert	1 mm
5 / 58R	Clignotant feu arrière droit	Brun	1 mm
6 / 54	Feux stop	Rouge	1 mm
7 / 58L	Feu arrière gauche	Noir	1 mm
8	Éclairage recul	Rose	1 mm
9	Électricité continue	Orange	2,5 mm
10	Électricité par contact	Gris foncé	2,5 mm
11	Masse (broche 10)	Blanc / Noir	2,5 mm
12	Reconnaissance de remorque	Gris clair	Verschillend
13	Masse (pour broche 9)	Blanc / Rouge	2,5 mm
