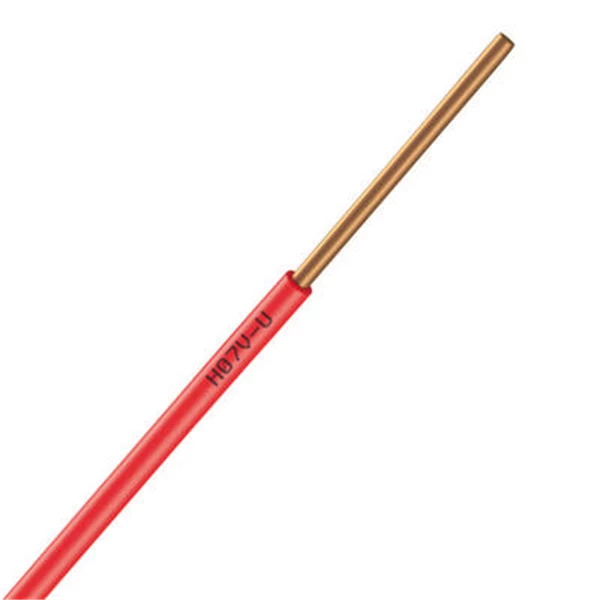

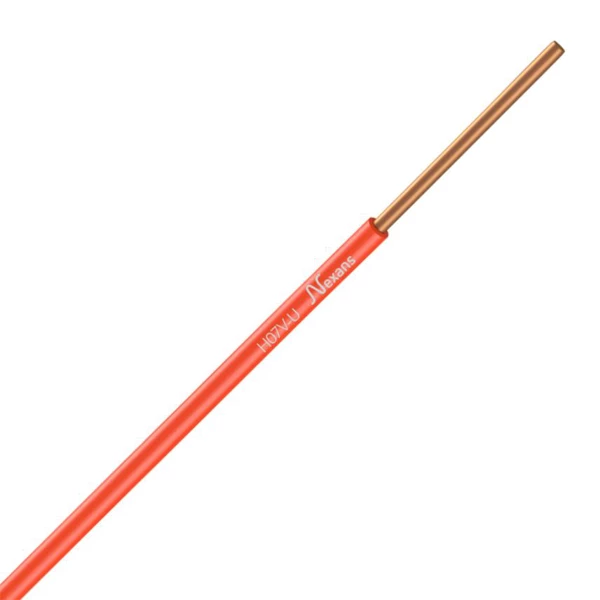

Câble H07VU
Composition du câble :
H – indique que le fil est de type harmonisé
07 – fait référence à la tension maximale que peut supporter le câble unipolaire. Ici il faut comprendre que ce fil peut supporter entre les phases une tension de 700V maximum
V – indique que l’isolant est en PVC
U – précise qu’il n’y a qu’un seul brin (ou âme – on dit alors qu’il est massif) et que cette âme est en cuivre et rigide
Section du fil électrique H07VU :
- Une section de 2,5 mm² servira à alimenter les circuits de prise de courant classique, ou 1 seul circuit spécialisé avec 1 appareil branché à une prise 16A
Couleur du fil électrique H07VU :
- La phase soit un fil de couleur Rouge
| Couleur de la gaine | Rouge |
| Flexibilité de l’âme | Massive classe 1 |
| Isolation | PVC |
| Nature de l’âme | Cuivre nu |
| Sans plomb | Oui |
| Tension de service nominale Uo/U (Um) | 450 / 750 V |
| Résistance mécanique aux chocs | Faible |
| Température maximale sur l’âme | 70 °C |
| Température maximale sur l’âme en court circuit | 160 °C |
| Température ambiante d’utilisation, plage | -5 – 60 °C |
| Résistance aux intempéries | Non |
| Résistance chimique | Accidentelle |
| Étanchéité | AD1 |
| Conditionnement | Couronne 100 m |
Pose :
- Air libre, sur support isolateur, sous moulure, tube, fourreau, plinthe…, en locaux secs.
- Grâce aux propriétés glissantes de l’isolant, H07VU est conçu pour faciliter la mise en oeuvre lors du tirage.
Normes Internationales :
EN 50525-2-31; HD 21.3; IEC 60227-1
Normes Nationale :
NF C 32-201/3
