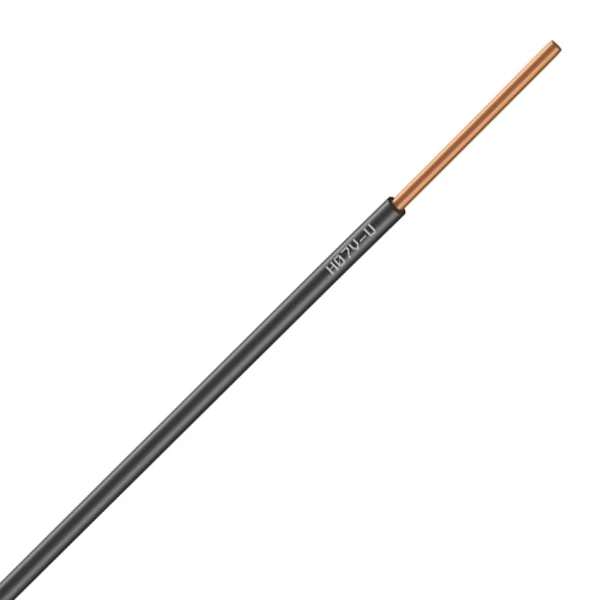

Nexans Fil électrique Rigide Fil électrique H07VU – Pour Installations Domestiques – 1 X 1.5 – Noir – 100 M 10026378

Câble H07VU

Composition du câble :
H – indique que le fil est de type harmonisé
07 – fait référence à la tension maximale que peut supporter le câble unipolaire. Ici il faut comprendre que ce fil peut supporter entre les phases une tension de 700V maximum
V – indique que l’isolant est en PVC
U – précise qu’il n’y a qu’un seul brin (ou âme – on dit alors qu’il est massif) et que cette âme est en cuivre et rigide

Section du fil électrique H07VU :

• Une section de 1,5 mm² sera utilisée pour un circuit d’éclairage, de volets-roulants de 16A maximum

Couleur du fil électrique H07VU :

• La phase soit un fil de couleur noire

Couleur de la gaine	Noir
Flexibilité de l’âme	Massive classe 1
Isolation	PVC
Nature de l’âme	Cuivre nu
Sans plomb	Oui
Tension de service nominale Uo/U (Um)	450 / 750 V
Résistance mécanique aux chocs	Faible
Température maximale sur l’âme	70 °C
Température maximale sur l’âme en court circuit	160 °C
Température ambiante d’utilisation, plage	-5 – 60 °C
Résistance aux intempéries	Non
Résistance chimique	Accidentelle
Étanchéité	AD1
Conditionnement	Couronne 100 m

Pose :

• Air libre, sur support isolateur, sous moulure, tube, fourreau, plinthe…, en locaux secs.
• Grâce aux propriétés glissantes de l’isolant, H07VU est conçu pour faciliter la mise en oeuvre lors du tirage.

Normes Internationales :
EN 50525-2-31; HD 21.3; IEC 60227-1
Normes Nationale :
NF C 32-201/3
